一、FKPF-W 折弯式 伺服压装系统

          VINTEKO伺服压装系统采用高度集成的模块化设计，是集压装、装配、统计、分析于一体的高度集成化设备，广泛应用于压装、铆接、折弯、拉 伸、成型、刻印、校形等高节拍、高精度的压装应用。通过特有的过程监控窗口可对压装过程中的压 力-位移-速度-时间等关系进行有效的监控和评估从而精确地保证了压装工艺，进而有效的控制了产 品压装的高度一致性。压装全过程的控制数据和结 果可通过 I/0、 ProfiNet、 EtherNet/IP 等多种通 讯协议与 PLC、 MES 等第三方设备或系统进行交互，无论是半自动工作站，还是全自动的装配 产线都可方便地集成 VINTEKO 压装系统。



二、产品特点
精准的压力控制，压力传感器控制精度为 ±0.5% F.S；

重复定位精度 0.01mm；

接口丰富，可方便与 PLC、 MES 等第三方设备或系统进行数据交互；

低噪音、低摩擦和低速平稳性良好，优异的控制性和稳定性;

安装、使用方便，低维护成本;

采用先进的模块化设计方法，结构紧凑、外形尺寸较小、安装方便;

压力传感器有外置和内置可选；

内置储存SD卡，可扩展；

最大压力: 600KN,最大行程: 1500mm，最大速度: 500mm/s；

工作寿命长，可频繁启停，10000000次的设计寿命；

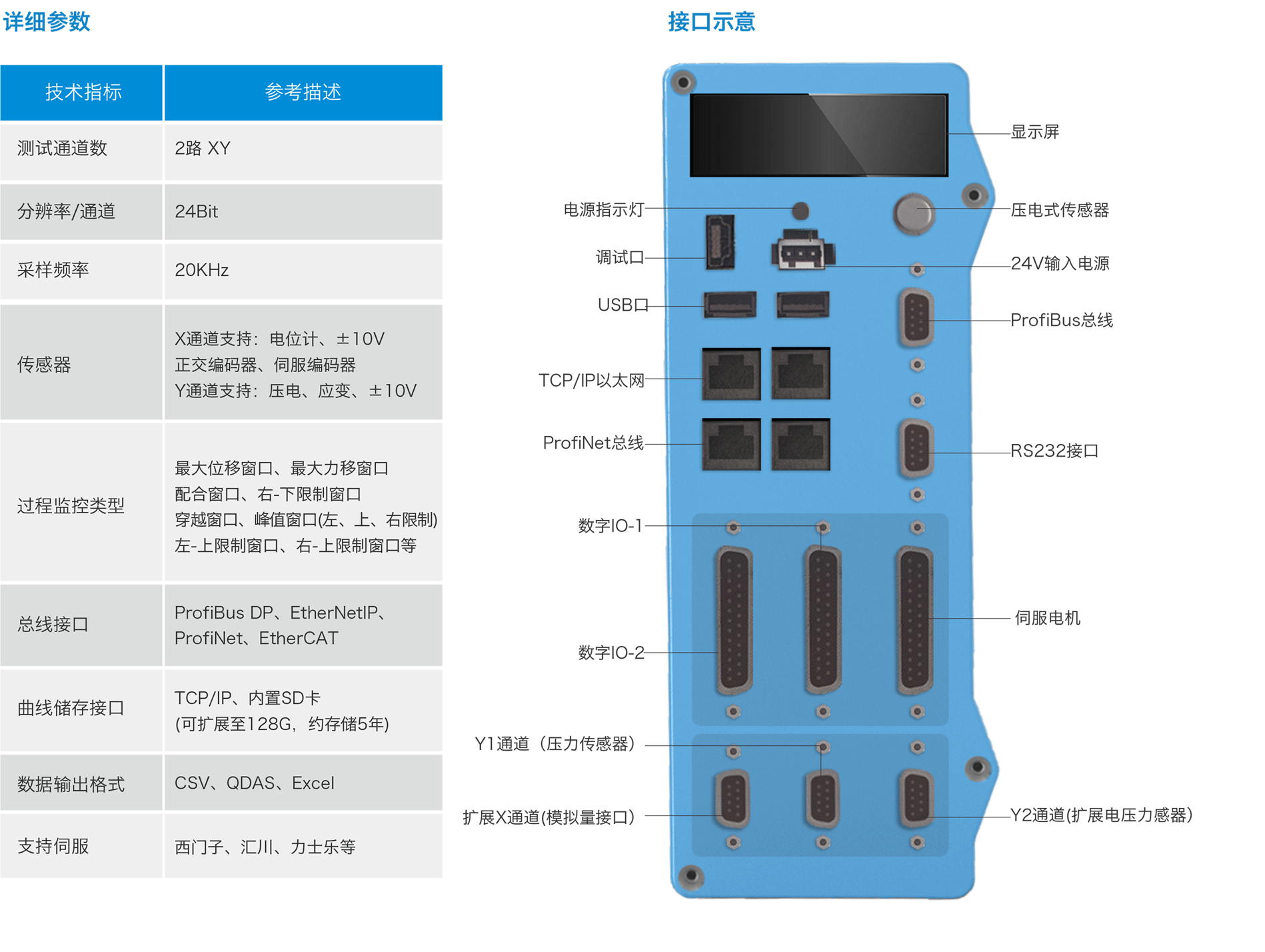

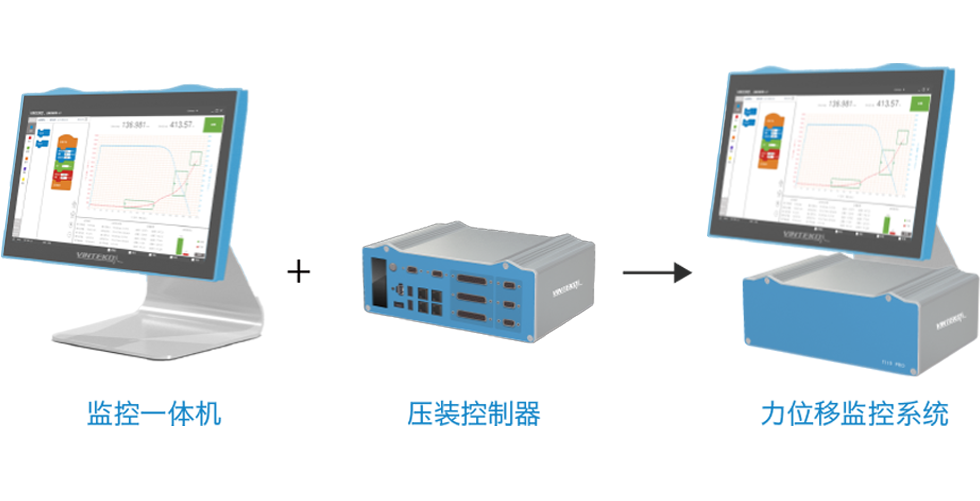

三、压装监控系统

创新积木编程模式，异常简洁。

种类繁多、功能强大的压装全过程监控窗口判断；

实时显示力-位移曲线，并实时进行曲线走势判断；

压装过全程可追溯，可保存超过1000万条压装历史曲线及数据信息；

配套及追溯、 MES 交互、分析于一体的上位机软件；

四级用户管理权限设置，操作者，技术员，工程师，管理者;

软件支持windows系统及LINUX系统，可装一体机，工控机等

M600仪表可选配，装配灵活：摇臂，内嵌等装配方式。

最大压力: 600KN,最大行程: 1500mm，最大速度: 500mm/s；

一个显示器最多接4个控制器监控压装


四、系统连接示意图
创新积木编程模式，异常简洁。

种类繁多、功能强大的压装全过程监控窗口判断；

实时显示力-位移曲线，并实时进行曲线走势判断；

压装过全程可追溯，可保存超过1000万条压装历史曲线及数据信息；

配套及追溯、 MES 交互、分析于一体的上位机软件；

四级用户管理权限设置，操作者，技术员，工程师，管理者;

软件支持windows系统及LINUX系统，可装一体机，工控机等

M600仪表可选配，装配灵活：摇臂，内嵌等装配方式。

最大压力: 600KN,最大行程: 1500mm，最大速度: 500mm/s；

一个显示器最多接4个控制器监控压装




五、选型参考
W型伺服压机
W系列为折弯型伺服压机.安装架构紧凌.用于压力在0.1KN-200KN以内的压装。折弯型电动缸的传动结构是由电机通过高强度同步帯帯动丝杆传动。

折弯型优点：

1.相对直线式电动缸整体长度尺寸短；

2.减速比3:1以下的都可以由同步轮齿数调节组成；
最大出力 型号 行程 速度 尺寸
W D
1kN FKPF-S080-001- 100-400W1 100mm 400mm/s 180mm 80mm
FKPF-S080-001-200-400W1 200mm 400mm/s 180mm 80mm
FKPF-S080-001-300-400W1 300mm 400mm/s 180mm 80mm
2kN FKPF-S080-002- 100-400W1 100mm 400mm/s 180mm 80mm
FKPF-S080-002- 200-400W1 200mm 400mm/s 180mm 80mm
FKPF-S080-002- 300-400W1 300mm 400mm/s 180mm 80mm
5kN FKPF-S080-005- 100-400W1 100mm 400mm/s 180mm 80mm
FKPF-S080-005- 200-400W1 200mm 400mm/s 180mm 80mm
FKPF-S080-005- 300-400W1 300mm 400mm/s 180mm 80mm
10kN FKPF-S120-010- 100-200W1 100mm 200mm/s 260mm 120mm
FKPF-S120-010- 200-200W1 200mm 200mm/s 260mm 120mm
FKPF-S120-010- 300-200W1 300mm 200mm/s 260mm 120mm
FKPF-S120-010- 400-200W1 400mm 200mm/s 260mm 120mm
20kN FKPF-S120-020- 100-200W1 100mm 200mm/s 260mm 120mm
FKPF-S120-020- 200-200W1 200mm 200mm/s 260mm 120mm
FKPF-S120-020- 300-200W1 300mm 200mm/s 260mm 120mm
FKPF-S120-020- 400-200W1 400mm 200mm/s 260mm 120mm
FKPF-S110-030-600-200W1 600mm 200mm/s 260mm 120mm
30kN FKPF-S140-030- 100-200W1 00mm 200mm/s 322mm 140mm
FKPF-S140-030- 200-200W1 200mm 200mm/s 322mm 140mm
FKPF-S140-030- 300-200W1 300mm 200mm/s 322mm 140mm
FKPF-S140-030- 400-200W1 400mm 200mm/s 322mm 140mm
50kN FKPF-S140-050- 100-200W1 00mm 100mm/s 322mm 140mm
FKPF-S140-050- 200-200W1 200mm 100mm/s 322mm 140mm
FKPF-S140-050- 300-200W1 300mm 100mm/s 322mm 140mm
FKPF-S140-050- 400-200W1 400mm 100mm/s 322mm 140mm
FKPF-S140-050- 500-200W1 500mm 100mm/s 322mm 140mm
80kN FKPF-S160-080- 100- 100W1 100mm 100mm/s 367mm 160mm
FKPF-S160-080- 200- 100W1 200mm 100mm/s 367mm 160mm
FKPF-S160-080- 300- 100W1 300mm 100mm/s 367mm 160mm
FKPF-S160-080- 400- 100W1 400mm 100mm/s 367mm 160mm
FKPF-S160-080- 500- 100W1 500mm 100mm/s 367mm 160mm
FKPF-S160-080- 600- 100W1 600mm 100mm/s 367mm 160mm
FKPF-S160-080- 700- 100W1 700mm 100mm/s 367mm 160mm
100kN FKPF-S160- 100- 100- 100W1 100mm 100mm/s 367mm 160mm
FKPF-S160- 100- 200- 100W1 200mm 100mm/s 367mm 160mm
FKPF-S160- 100- 300- 100W1 300mm 100mm/s 367mm 160mm
FKPF-S160- 100- 400- 100W1 400mm 100mm/s 367mm 160mm
FKPF-S160- 100- 500- 100W1 500mm 100mm/s 367mm 160mm
FKPF-S160- 100- 600- 100W1 600mm 100mm/s 367mm 160mm
FKPF-S160- 100- 700- 100W1 700mm 100mm/s 367mm 160mm
200kN FKPF-S200-200- 100-080W1 100mm 80mm/s 512mm 200mm
FKPF-S200-200- 200-080W1 200mm 80mm/s 512mm 200mm
FKPF-S200-200- 300-080W1 300mm 80mm/s 512mm 200mm
FKPF-S200-200- 400-080W1 400mm 80mm/s 512mm 200mm
FKPF-S200-200- 500-080W1 500mm 80mm/s 512mm 200mm
FKPF-S200-200- 600-080W1 600mm 80mm/s 512mm 200mm
FKPF-S200-200- 700-080W1 700mm 80mm/s 512mm 200mm
